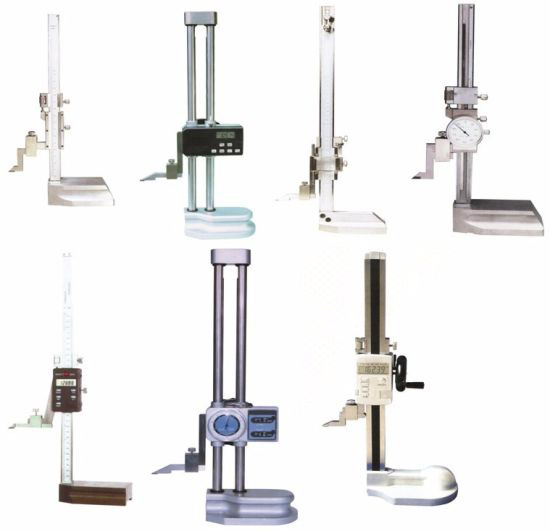

tipos de medidores de altura

Medidor de altura

El medidor de altura es un instrumento de laboratorio que se utiliza para obtener medidas de precisión. También conocidos como calibradores de altura, vienen en dos presentaciones: digital y analógicos. Ambos modelos cumplen las mismas funciones de calcular graduaciones milimétricas.

El medidor, a día de hoy, se utiliza en diversos campos, pero en especial en la medicina para conseguir la altura de los pacientes. Varían en tamaño y en aspecto, dado que han evolucionado con el tiempo. Sin embargo, se mantienen como buenos instrumentos para los laboratorios de química y física en diversos estudios y prácticas.

Si quieres saber todo lo relacionado sobre los medidores de altura te encuentras en el lugar correcto. En el siguiente artículo abordaremos las características esenciales de un medidor de altura teniendo en cuenta su uso y estructura de construcción. Te recomendamos que te quedes hasta el final, ya que mencionaremos las ventajas y desventajas de este particular instrumento.

¿Qué es un medidor de altura?

Un medidor de altura, o calibrador de altura, es un instrumento de laboratorio que forma parte del grupo de aparatos de metrología. Su función principal, como bien lo dice su nombre, es trazar la simetría y la altura de un objeto o una persona. También se utiliza como control de calidad para los ejes de un taladro o en los excesos de mecanizado.

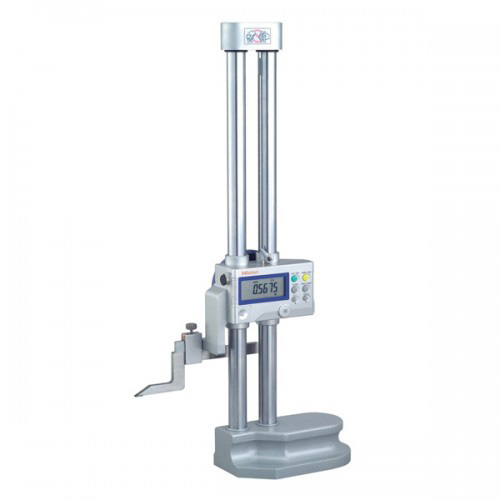

medidor de altura

Para la acotación anterior, a un medidor se le incluye un buril, de modo que se consiga precisiones más acertadas. La escala que se utiliza para estos aparatos de laboratorios es la de Vernier, que son mediciones rápidas y exactas que se incluyen en la estructura. Por otro lado, cuentan con un palpador y una superficie que funciona como punto de referencia para realizar las mediciones correspondientes.

Características esenciales de un medidor de altura

A continuación, hablaremos sobre las características de un medidor de altura para que tengas una idea del tipo de instrumento que es.

  • Gran parte de los tipos de medidores de altura, por no decir todos, cuentan con una escala principal. La cual es ajustable y ayuda a trazar las mediciones. Se puede ajustar desde cero hasta cualquier otro punto de referencia.
  • La superficie de los medidores, las cuales son templados y pulidas, cuentan con una base para poder rastrear o detectar el desplazamiento.
  • El material con el que se elaboran estos medidores cambian de acuerdo a los fabricantes, pero por lo general es un acero inoxidable que dura más tiempo. Tienen un satinado incorporado el cual refleja la luz del sol de modo que no moleste cuando se está haciendo algún trabajo.
  • El método tradicional de lectura de las escalas de un medidor de altura no cambia en referencia con los calibradores vernier. Ambos poseen una escala métrica en el cual se pueden realizar los trazos correspondientes de altura. Tienen una exactitud de 0.001 pulgadas y posee divisiones que oscilan entre 25 y 50.

¿Cómo luce un medidor de altura?

El medidor de altura es un objeto de metal que consiste en una columna principal a lo alto que está graduada en milímetros y en centímetros dependiendo del tamaño del objeto como tal. Dicha columna se puede subir o bajar gracias a que se desliza por el trazador. El cual tiene incorporado un vernier de precisión, como bien se mencionó anteriormente.

Para poder comprobar el paralelismo o la horizontalidad de los objetos o las personas que se encuentran en la superficie plana, el tipo de gramil es intercambiado con un reloj palpador de nivelación. Esto evita que se pierda la precisión de la medición. Hoy en día se encuentran incorporados de algunos panales digitales que indican la altura de los objetos. Sin embargo, los analógicos siguen siendo bien vistos, sobre todo en los laboratorios.

Tipos de medidores de altura

En el siguiente apartado hablaremos sobre los diversos tipos de medidores de altura que existen. De acuerdo a la característica del instrumento, encontrando las siguientes clasificaciones:

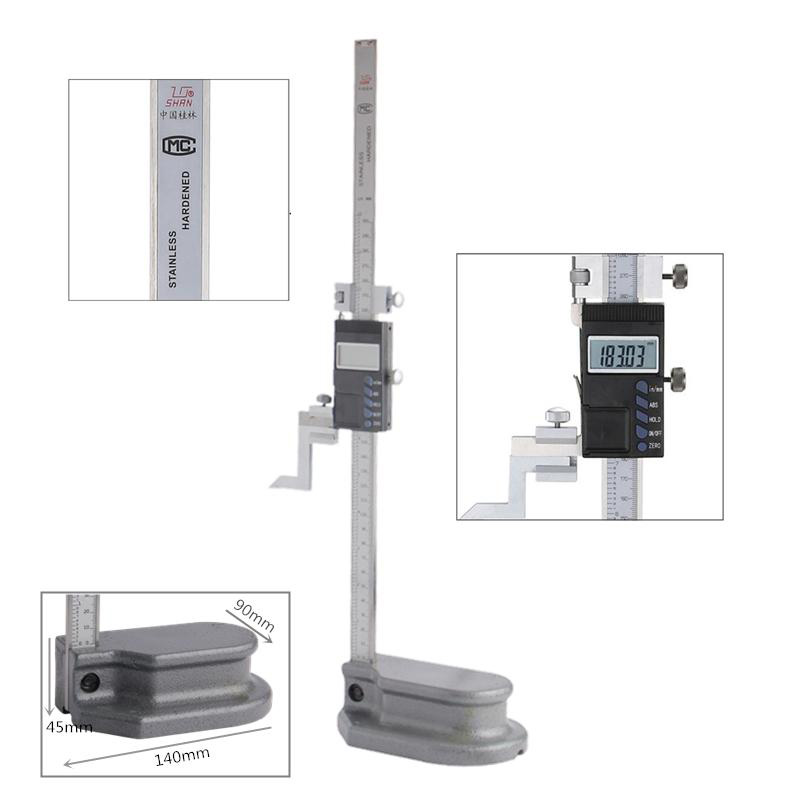

qué hace un medidor de altura

Medidores Vernier

Aparatos de laboratorios fabricados mecánicamente para realizar mediciones lineales en los exteriores. También es de uso en los interiores, pero sobre todo en las profundidades es cuando más se utiliza.

Medidor de carátula

Es un tipo de medidor que viene incorporado con indicador de carátula que facilita la lectura de las mediciones realizadas. Lo anterior sustituye a los ya conocidos nonios que, entre otros tipos, vienen incorporados en los de Vernier.

Medidor con carátula y contador

La construcción de este medidor de altura es similar al medidor de carátula. De hecho, funcionan del mismo modo para realizar las precisiones de altura. Sin embargo, a diferencia del ya mencionado, este utiliza un sistema de amplificación del indicador que consiste en un engranaje amplificador y un piñón central. Por otro lado, el contador va dando lecturas de las fracciones en la carátula.

Medidor Digital

El medidor digital es un tipo de instrumento de medición moderno que viene incorporado con algunas facetas tecnológicas que permiten realizar trazos acertados e inmediatos. El digital se subdivide en dos especies, uno que utiliza un codificador rotatorio de dos columnas para poder detectar el desplazamiento en la superficie.

El otro tipo de este mismo medidor cuenta con un detector de desplazamiento en la superficie de capacitación. Y, a diferencia del otro modelo, solo cuenta con una sola columna en una sección rectangular. Son los más usados a día de hoy e incluso se incorporan en las clínicas.

Cómo usar un medidor de altura

Para poder usar un medidor de altura debes seguir los siguientes pasos:

  • En primer lugar se ha de apretar el tornillo de sujeción del cursor del medidor para prevenir que se desplace de un lado a otro mientras se está usando.
  • En segundo lugar hay que mover el trazo usando el indicador de la carátula de tipo palanca. Evita mover el trazo hacia adelante o hacia atrás porque causará errores de precisión.
  • En tercer lugar, hay que usar una alimentación fina para poder asegurar la posición una vez que ubiques al trazo en la altura deseada.

Ventajas y desventajas de un medidor de altura

El medidor es un gran instrumento que funciona para diversos campos incluyendo el de la medicina. Entre algunas de las ventajas conocidas tenemos que no requieren de energía eléctrica al menos que sea digital con enchufe. No son objetos muy sofisticados y presentan una facilidad de visualización cuando el valor aumenta o disminuye.

Sin embargo, los medidores no son máquinas perfectas. En cuanto a las desventajas encontramos que tienen poca resolución, no proporcionan tres cifras de mediciones, existe un error de paralaje que limita la exactitud a más del 0.5 % de la escala y las lecturas presentan errores graves cuando el instrumento posee varias escales.
