septiembre 24, 2020
goniómetro

Goniómetro, ¿Qué es y cómo comprarlo?

Un goniómetro es un instrumento de laboratorio cuya función es medir un ángulo o permitir que un objeto gire de acuerdo a una posición angular precisa. El término como tal de goniómetro se deriva de palabras griegas, el cual es gonia, que significa ángulo, y metrón, cuyo significado se acerca a medida. La primera descripción que tenemos del goniómetro deriva del astrolabio, cuya fecha data, aparentemente, a 1538.

Al conseguir alinear el eje de rotación del instrumento, con el eje central de la articulación, y cada pata del goniómetro a lo largo de los segmentos de la articulación, la inspección visual de la herramienta mostrará el ángulo deseado por el usuario.

Este instrumento fue particularmente usado en el estudio de los cristales en los laboratorios del mundo. Nicolaus Steno, en el año 1669, consiguió determinar los ángulos interfaciales de los cristales de cuarzo cortando secciones perpendiculares de los bordes. El primer instrumento que se conoce que fue utilizado para medir ángulos fue el goniómetro creado por Anould Carangeot en el año 1783. Por lo que fácilmente se le podría adjudicar la invención.

Existen diferentes tipos de goniómetro, cada uno con sus particularidades y especificaciones. Sin embargo, el más utilizado por los científicos es un goniómetro universal, conocido así porque se puede emplear para todas las funciones para la que fue inventada. Está hecho con herramientas de plástico, pero también se puede encontrar en metal. Este instrumento de laboratorio consiste de un brazo que se encuentra estacionario, uno que sí se mueve y con un punto de apoyo para mayor precisión.

Si quiere saber más sobre este particular material, conocido como goniómetro, y que es parecido a otros como lo fue amperímetro o velocímetro, tiene que quedarse con nosotros. ¡Acompáñanos en el siguiente artículo donde lo desglosaremos en detalle!

goniómetro

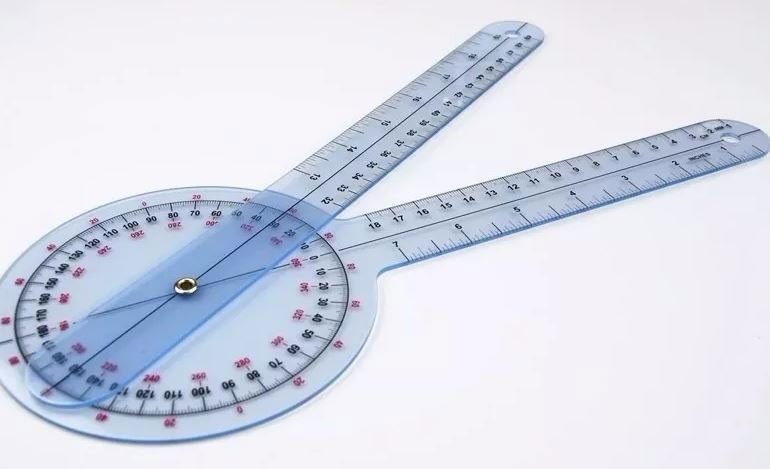

¿Qué es un goniómetro?

En términos generales, podemos definir al goniómetro como una herramienta capaz de medir el rango de movimiento de una articulación mientras se encuentre disponible. Si un cliente, o en todo caso un paciente, sufre una disminución del rango de movimiento, en una articulación del cuerpo, el terapeuta que emplee el goniómetro puede evaluar cuál es el rango de movimiento en la evaluación inicial. Posteriormente, luego de asegurarse que la intervención esté funcionando, usando el goniómetro claro está, se empleará en sesiones posteriores.

Este es, esencialmente, un transportador con dos brazos que se desprenden de él. Como se mencionó anteriormente, para medir el rango de movimiento de una articulación. Es empleado frecuentemente en la fisioterapia para rastrear el progreso del movimiento. Por lo que, más que en un laboratorio, lo verá usado por un profesional de la salud. Este no se limita a una única articulación, sino que hay muchas que puede medir con el goniómetro. Ya sea la rodilla, cadera, hombro y muñeca. Es importante que lo alineé bien al centro, a lo largo de la articulación, y usando los brazos para rastrear correctamente hasta qué punto una extremidad puede doblarse o extenderse.

Esto es mega necesario para las terapias, ya que no se sabe cuánto dolor o flexibilidad puede tener una persona. Hay que recordar que cada cuerpo es un mundo, y no necesariamente unos tendrán el mismo ángulo que el otro. Aquí es donde recae la importancia de este material de laboratorio.

¿Dónde se emplea el goniómetro?

Generalmente se suele emplear en entornos de rehabilitaciones médicas, donde persiste el acondicionamiento físico o el rendimiento deportivo. El goniómetro se usa con mayor frecuencia para moderar y ajustar la selección del ejercicio que está realizando una persona. O también para realizar una intervención. Las evaluaciones realizadas por el goniómetro son bastante relevantes ya que resaltan la hipo-movilidad en el rango de movimiento llamado ‘osteocinemático’.  Lo que implica, de buenas a primera, que técnicas de flexibilidad y movildad, pueden ser apropiadas para este instrumento.

En conclusión, el goniómetro ayudará a un profesional o fisioterapia a construir una rutina adecuada en base a la flexibilidad y movilidad de una persona al punto que sea refinada. Con menos frecuencia, aunque no menos importante, también se suele emplear para resaltar la hiper movilidad. Lo que implica que se tenga la necesidad de realizar técnicas de activación y estabilización de las partes uo articulaciones del cuerpo.

Partes de un goniómetro

El goniómetro incluye algunas partes que son necesarias conocer, entre los que se incluyen:

  • Cuerpo. También conocido como punto de apoyo, es el cuerpo del goniómetro. Lo que se consideraría como la pieza central y que hace que funciona. Generalmente es de forma circular o semicircular, con un transportador impreso en la cara y el punto de apoyo del brazo de movimiento en el centro.
  • Brazo estacionario. Conocido como brazo de estabilización, es el que se fija al cuerpo del instrumento de tal manera que su posición relativa nunca cambie. De ahí su nombre.
  • Brazo móvil. A diferencia del mencionado anteriormente, este brazo puede moverse de acuerdo a las especificaciones del usuario. No es necesario que esté alineado con una referencia, ya que constantemente se moverá con la medición de la articulación.

goniómetro tipos

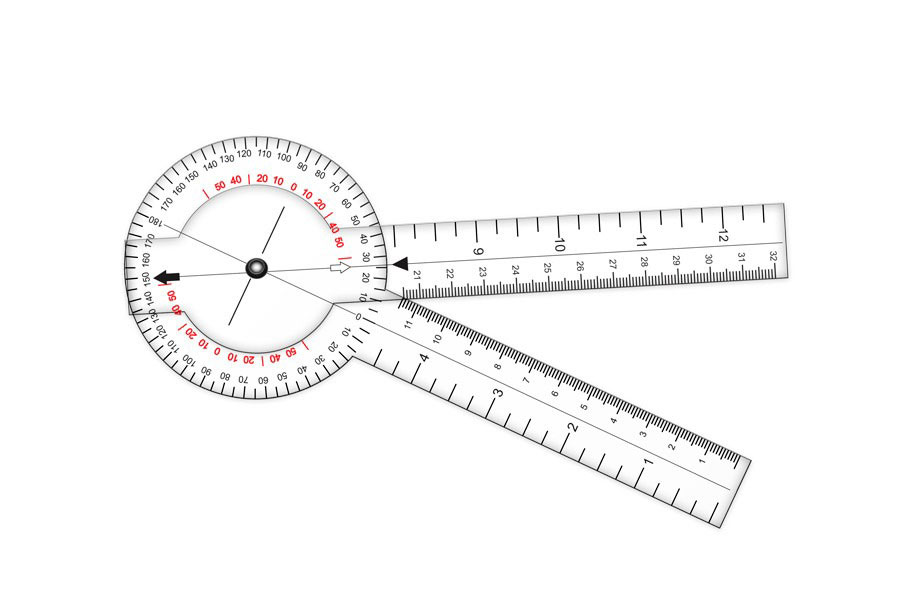

Tipos de goniómetro

Existe una gran variedad de estas útiles herramientas, que detallaremos a continuación. Cada una con una gran variedad de similitudes, pero que suelen empelarse a un trabajo diferente. Entre ellos encontramos:

Goniómetro de contacto

Este tipo de goniómetro, conocido como de contacto, consta de dos reglas de metal que se encuentran giradas, pero juntas, en el centro de un semicírculo graduado. El instrumento se coloca con su plano perpendicular a un borde entre dos caras de cristal a medir. Mientras, que las reglas se ponen en contacto con las caras. El ángulo entre las reglas, da el ángulo entre las dos caras. Las reglas en general están ranuradas, esto para que se puedan acortar y aplicar parcialmente incrustado a la matriz.

Goniómetro Reflectante

El goniómetro reflectante es un material que se suele emplear por su mayor precisión en los ángulos cuando se encuentran disponibles pequeños cristales de cara lisa. Tales caras reflejan imágenes bien definidas de un objeto brillante. Al girar el cristal del goniómetro alrededor de un eje paralelo al borde entre dos caras, la imagen que se refleja desde una segunda cara puede colocarse en la misma posición que ocupaba anteriormente la imagen reflejada.

Se han inventado distintas formas de instrumentos que dependen del principio mencionado anteriormente. El primer tipo consistía en un círculo graduado de forma vertical que leía grados y minutos, mientras giraba sobre un eje horizontal. Se logró una gran mejora del goniómetro cuando se colocó un círculo graduado en una posición horizontal.

También se han construidos otros tipos de goniómetro de círculo horizontal, los cuales se emplean en telescopios y colimadores. Esto en la construcción esencialmente de un mismo espectrómetro. Con la adición de que los arreglos para ajustar y centrar el cristal es un escenario en el círculo horizontal.

Aplicaciones del goniómetro

En la topografía

Antes de que se inventara el teodolito, el goniómetro se usaba para funciones de topografía. La aplicación de la triangulación a la geodesia fue descrita en varios libros que datan al año 1533.

Para las comunicaciones

Mientras transcurría la segunda guerra mundial, se creó un tipo de buscador de dirección de radio que fue utilizado por los soldados. Este tipo de goniómetro utilizaba señales de dos antenas cruzadas, e incluso cuatro antenas individuales, las cuales simulaban dos cruzadas para recrear la señal de radio. Todo esto en un área pequeña entre dos bucles de cable. El operador podría medir el ángulo de la fuente de radio realizando una búsqueda de dirección dentro del área.

En la cristalografía

Para la cristalografía, el goniómetro se utilizaba de manera que pudiera medir los ángulos entre caras de cristal. También se utilizaba en la difracción de rayos X para rotar las muestras.

En la medición de luz

Los gonofotómetros son instrumentos conocidos por medir la distribución de la luz espacial que es visible para el ojo humano en una posición angula específica que use el usuario.

En la medicina

El goniómetro se utiliza en la medicina para documentar el rango de movimiento inicial, y posterior, de las visitas de las personas lesionadas. Estos son empleados por los médicos evaluadores de las discapacidades en vista de determinar la discapacidad permanente de una lesión o articulación.

Sirve plenamente para evaluar el progreso, también para fines médicos legales. Otro uso común del goniómetro dentro del mundo médico es que se emplea para evaluar los signos de Waddell, que es un hallazgo importante para indicar el aumento de los síntomas de esta enfermedad.

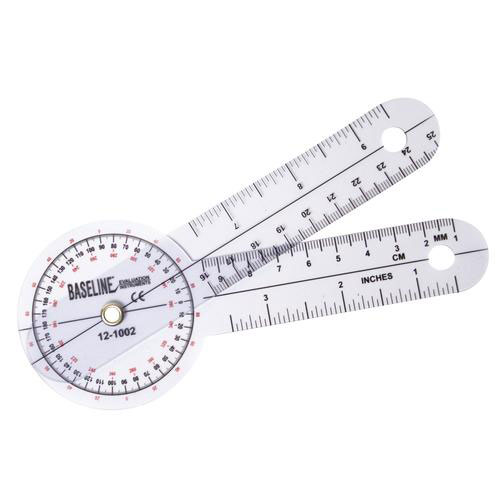

Cómo usar el goniómetro

Primero que nada, antes de emplear el goniómetro como un profesional, debe conocerlo a detalle a tal punto que se familiarice con él. Recuerde que tiene dos brazos, uno que se encuentra unido al círculo con los grados de ángulo y otro brazo móvil que mide lo que se pretende examinar. Desde luego, asegúrese de entender cómo el brazo móvil apunta a los grados de ángulo para obtener la mejor precisión de movimiento.

Segundo, alinee el centro del instrumento para conseguir el centro de la articulación. El centro del goniómetro, también llamado fulcro, tiene que colocarse justo en el medio de la articulación que está examinando o midiendo. El centro es esa sección redonda que se encuentra unida al brazo estacionario.

goniómetro usos

Tercero, sostenga el brazo estacionario del goniómetro a lo largo de la extremidad. Una vez que la herramienta se encuentre al centro, alinee el brazo estacionario con la extremidad para que se quede fija en el lugar y se obtenga los mejores resultados posibles.

Por último, indique al paciente o cliente que estire la articulación del rango de movimiento. Esto mientras sostiene el goniómetro y la extremidad estacionaria en su lugar.
